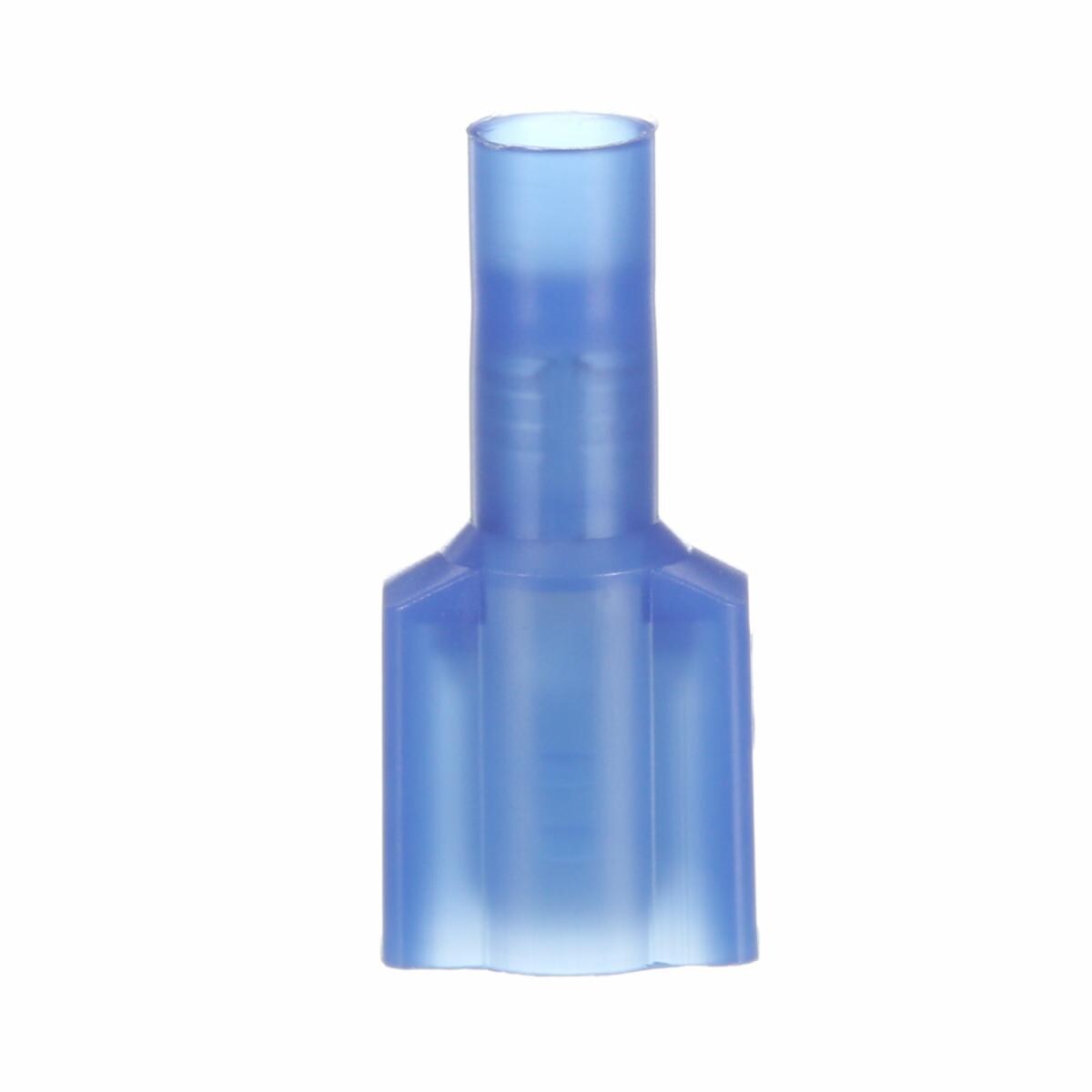

Desconector Macho con Aislamiento de Nailon 3M™ Scotchlok™

Productos
  • Cobre electrolítico que asegura máxima conductividad y recubiertas en estaño para prevenir la corrosión.
  • Este terminal de desconexión macho ofrece una excelente fuerza de sujeción
  • Hasta 600 V para cables de construcción y hasta 1000 V para iluminación
  • Permite una desconexión rápida y sencilla de cables
 More...
Ver detalle
Diámetro total (Métrico)
Overall_Diameter_Metric
Color del Producto
Product_Color
 Diámetro total (Métrico)  Color del Producto
Especificaciones
Ancho Total (Métrico)
11,17 mm, 11,176 mm, 11,93 mm
Aplicación de voltaje
Baja Tensión
Calibre Máximo de Cable
10 AWG, 14 AWG, 18 AWG
Calibre Mínimo de Cable
12 AWG, 16 AWG, 22 AWG
Color del Producto
Azul, Rojo, Amarillo
Cumplimiento con RoHS de EE.UU.
Si
Diámetro total (Métrico)
7,62 mm, 9,9 mm
Embalaje
25 per bag, 50 por frasco
Encaja Con El Ancho de La Pestaña Macho (W')
0.25 Inch
Estilo de Terminal
Aislamiento total
Grosor de La Pestaña Macho (W')
6,35 mm
Longitud de Barril (métrico)
6.35 mm
Longitud total (Métrica)
24,13 mm, 26,67 mm
Marca
Highland™, Scotchlok™
Material
Plástico
Material de Aislamiento
Nylon
Número de Archivo Csa
LR22190
Número de Archivo Ul
E70512
Número de Parte Nacional
5940011481658
Rango de Temperatura de operación (°C)
-40 °C to 105 °C
RoHS EU Comments
RoHS 2011/65/EU compliant without exemption
Solución Para
Wireless Network: Infrastructure Accessories
Tamaño Del Conductor
12 - 10 AWG, 16 - 14 AWG, 22 - 18 AWG
Temperatura Máxima de operación (°C)
105 Degree Celsius
Tipo de Cilindro
A tope
Tipo de Terminal
Estándar
Ubicación Del Cierre
Hombre
Unidades Por Bolsa
25
Voltaje máximo recomendado
600 V
Detalles
  • Cobre electrolítico que asegura máxima conductividad y recubiertas en estaño para prevenir la corrosión.
  • Este terminal de desconexión macho ofrece una excelente fuerza de sujeción
  • Hasta 600 V para cables de construcción y hasta 1000 V para iluminación
  • Permite una desconexión rápida y sencilla de cables
  • Alta resistencia a la temperatura (105 °C)

El terminal tiene un barril de unión a tope de nailon completamente aislado y soporta temperaturas de -40 a 221 °F (-40 a 105 °C). Su construcción de cobre electrolítico ofrece buena conductividad y posee un acabado estañado resistente a la corrosión.

Las desconexiones están unidas a una contraparte mediante la lengua hembra empalmada sobre la pestaña macho. El uso de bordes dentados y laminados en la parte hembra proporciona una gran fuerza de soporte mientras que permite una desconexión fácil y rápida.
